DD馬達的含義
1）direct driver—直接驅動
2）由于轉矩大，橫河系列產品又稱為力矩伺服。
3）技術指標體現的高性能à伺服產品系列中的精品
產品原理

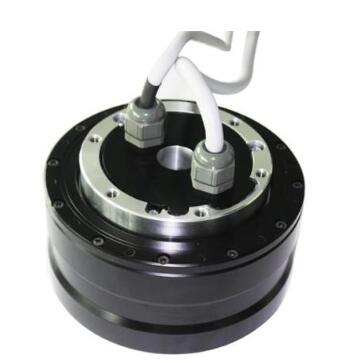

DD motor從字面上理解是直接驅動馬達（direct drive）,但實際上它并非是普通的馬達，而是一種結構非常復雜，高精度，高性能的特殊型交流馬達。之所以稱之為直接驅動，因為它采取轉子和運動載體直接連接的方式，中間不再用其他的過渡連接（減速機構，聯軸器等）。
DD馬達的結構為外轉子形式，與內轉子結構的普通馬達不同，特別是其采用的向心軸承可承受一定的軸向力。其編碼器為光電型編碼器高解析度，一般為500,000ppr以上，并帶有原點和限位輸出。由于高水準的制成工藝保證和高精度的測量反饋，此種馬達的定位精度可達秒級。（如DM1045B的絕對精度為15S，重復定位精度為2S）
如何選型：
¡重點
1）負載慣量 à負荷倍率K=Jl/Jm（K值大小和應用要求密切相關）
如：低速運轉K<=150，高速應用場合K<=10
2）轉矩 DD馬達由于其結構優勢瞬時可達3倍輸出扭矩。
3）速度 由于直接驅動的緣故，其線速度也是很快的。在超低速場合,Yokogawa效果很理想。
4）精度 高精度是其最大特點，關鍵是選用得當，避免不必要的浪費。
為什么要選擇DD馬達
首先，間隙誤差被消除。普通的傳動機構由于有減速機、聯軸器、齒輪、皮帶或絲杠等中間環節，間隙誤差是肯定無法避免的，尤其是對于長時間運轉所造成的機械磨損更是無法補償。DD馬達恰恰能很好的解決以上的問題，由于DD直接驅動的安裝方式，誤差被減為最少；而且它的伺服特性也可以隨時修正誤差，達到最理想的控制精度。
其次，高解析度和高定位精度。DYNASERV DD馬達選配的編碼器分辨率很高，DM1045B的解析度為655,360PPR（DM-A系列達到
4,096,000PPR），電器控制精度高，已經超過普通伺服的控制精度1個數量級。由于制作相當精密，最終的精度控制一般可以達到3秒以內。
高剛性，結構緊湊，使用效率高。DD馬達的剛性很強，與負載結合后特性很硬，對于其驅動器要求更高。最新型的DYNASERV驅動器可以提供在線增益調試和共振濾波。馬達中空獨特設計不但減輕了自身慣量，也給客戶提供了更多的安裝形式。組合后的機械結構會更加緊湊，使用效率比較其他方式最高。
產品結構（Yokogawa）
•[1]轉子
•[2]安裝面
•[3]定子磁鐵和線圈
•[4]向心軸承
•[5]編碼器
•[6]底蓋
•[7]線纜
注意事項：
¡1）安裝
同心度（10um），環境保證，反饋線纜走線…
¡2）控制精度
上位控制器需要保證輸出穩定可靠的高頻信號（一般用M級），否則會因速度要求降低使用精度。
客戶的應用
¡不干膠標簽印機
1）DM1045B
2）配合SPC007控制器成套提供客戶
臺灣客戶：萬暗，中友
國內客戶：太行印機，
鎮江西田，廣州浩田，
廣合機械
產品詳述：
不干膠商標印刷機采用平壓式結構設計，主要完成工藝：送紙，印刷（二次套?。?，壓凸，燙金，裁切或收卷，計數。印刷速度為60-180次/分鐘。一次印刷測定值<0.03，二次套印測定值<0.035。（統計值）
DD馬達主要用于驅動輥的拖動，由控制原理圖所視，1次印刷時單軸控制器SPC007控制DD馬達的行走長度和速度，印版上下印色；二次套印時，色標傳感器掃描Mark點，通知SPC007以追Mark模式控制DD運動，印版上下套色。行走距離和速度的設定可由上位指撥開關或人機界面來完成。
¡劃片機（晶元切割）
配合板卡和數控，可完成第4軸的精準定位。
國內：北京3機床，45所
¡PCB檢測設備
¡LCD生產線
¡IC測試分選設備
¡醫療設備
¡數控型驅動器
Yokogawa GШ系列驅動器
1位置定位時間縮短
2內嵌位置控制器
3自調整功能
4 CE UL標準
5多功能應用軟件，示波器，濾波器等功能
6參數設置操作顯示盒
發展前景廣闊
¡1）成熟市場在國內蓬勃發展（印標機），商機巨大。
¡2）高檔設備需求，加速了國產廠商對新技術的投入。
¡3）外來新技術加速了固有思想的轉變。
¡4）整體機械行業更新?lián)Q代已成必然。
