伺服機構是一種自動控制系統，它使一個對象的輸出控制量跟隨輸入目標（或給定值）的任意變化。

那么伺服電機如何實現精確定位，如何理解其閉環特性，我們今天就來談?wù)?。首先，讓我們看看交流伺服系統的組成，它由伺服驅動器和伺服電機組成。這里我們主要討論伺服驅動的工作原理，電機只是一個執行器。司機示意圖如下。與逆變器的主電路類似，對電源進行整流和逆變，實現從AC→DC→AC的轉換。

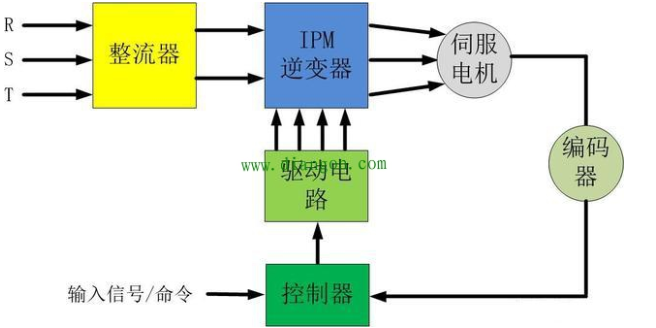

伺服驅動結構圖

輸入信號/指令可以是位置、速度和扭矩等控制信號，與伺服電機的三種控制模式相對應。每個控制模式對應于環的控制。轉矩控制為電流閉環控制，轉速模式為轉速閉環控制。模式為三閉環控制模式（扭矩、速度、位置）。下面我們分析位置模式的三個閉環：

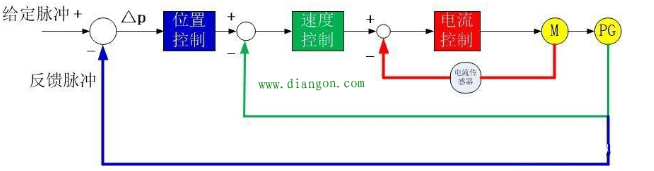

位置模式的三閉環控制

上圖中，M代表伺服電機，PG代表編碼器，最外面的藍色代表位置回路。因為我們最終控制位置（定位），所以內環分別是速度環和電流環（扭矩環）。低速回路和電流回路用作保護環，防止失速控制和過載，以確保恒定的電機轉速和恒定的電機電流。我們關注的是位置環如何確保馬達能夠精確地以給定的角度旋轉。

如果給一個脈沖，反饋脈沖為0，脈沖偏差Δp=1，輸入控制器，此時驅動電路控制ipm逆變器產生spwm波驅動伺服電機旋轉，注意這個spwm波。它不同于我們的plc脈沖的方波。當電機驅動編碼器旋轉時，會發出反饋脈沖。此時，△p=0，電機停止輸出，定位一個脈沖。從脈沖到接收反饋脈沖的整個過程是一個閉環過程，以確保電機能夠準確定位。脈沖的數量決定了定位的距離。脈沖的頻率決定了馬達的速度。
